Bouwtekening voor een tuinschommel van steigerhout.

Hoe kun je een schommelbank maken van hout?

De bouwtekening voor deze houten schommelbank.

Afmetingen van de schommelbank zijn in centimeters.
Wij vonden deze gratis bouwtekening met bouwbeschrijving in de Engelse taal en maten in Inches.

De maten zijn nu omgerekend in centimeters waardoor het een stuk gemakkelijker is om deze tuinbank na te maken.

De vertaling van deze bouwtekening beschrijving hebben wij geprobeerd te verduidelijken met een paar handige tips.

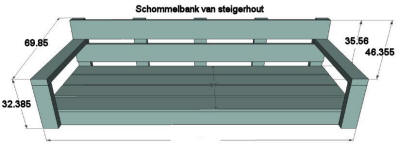

Afmetingen van de schommel tuinbank.

Stap 1 bouwtekening.

Stap2.

Stap3.

Stap4.

5. Montage van de rugleuning.

Monteer de zitting op de schommelbank.

Tuin schommelbank maken.

Tuinbankje om zelf te maken, een schommelde tuinbank aan touwen of ketting hangend.

De touwen of kettingen.

Gebruik dikke touwen of stevige kettingen om deze tuinbank aan op te hangen.

Vanzelfsprekend moet ook de plaats waar je die touwen of kettingen gaat bevestigen voldoende sterk zijn om ten minste 300 kilo te kunnen dragen.

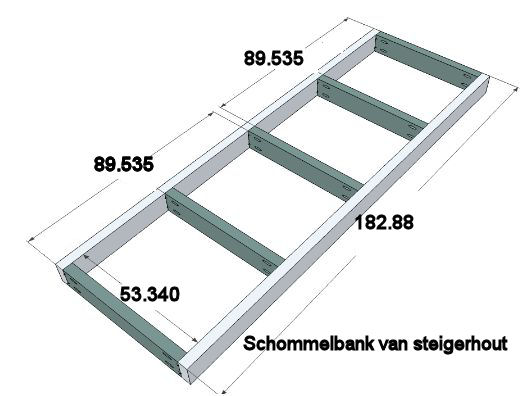

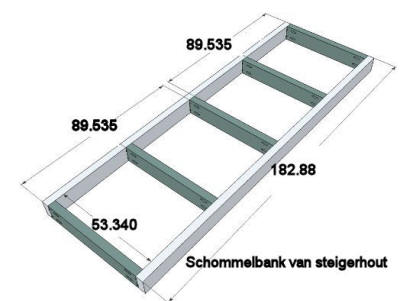

Stap1 bouwtekening beschrijving.

Zaaglijst.
2 steigerplanken van 89.535 centimeter.
5 steigerplanken of balkjes van 53.34 cm.

Maak een houten frame zoals op bouwtekening 1.

Gebruik steigerplanken, sloophout of hout uit de bouwmarkt.
De houtverbindingen kun je op veel manieren maken, verlijmen en schroeven is de gemakkelijkste methode.

Bij het gebruik van dikke planken en balkjes kun je ook pen en gat verbindingen maken, dit staat extra luxe maar vereist wat meer ervaring.

De lijm die je gebruikt moet natuurlijk waterbestendig zijn, PUR lijm en tweecomponenten houtlijm is hiervoor goed geschikt..

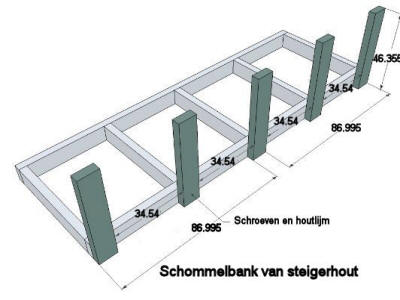

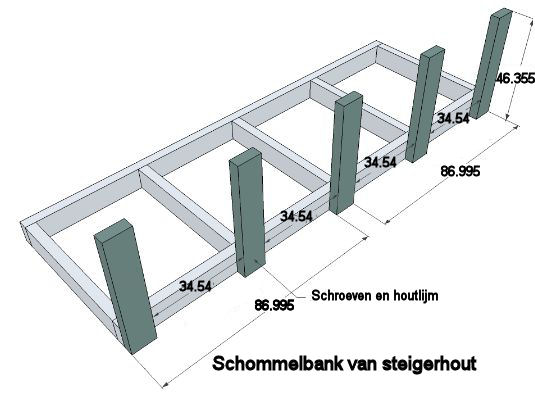

Stap 2 bouwtekening beschrijving.

Zaaglijst.
Vijf planken van 46.368 cm. lengte.
Rugleuning steunen.

De dikte en breedte van deze planken of latten is niet belangrijk, het materiaal moet natuurlijk wel sterk genoeg zijn.

Gebruik dus niet heel dunne latten.

Standaard steigerplanken zijn hierboor goed geschikt maar ook de planken van een oude pallet kun je voor de rugsteunen gebruiken.

Bevestig de rugsteunen aan het in stap 1 gemaakte frame van de zitting.

De hoogte van deze rugsteunen is 46.368 centimeter.

Omdat de bevestiging van deze steunen niet in het zicht komen hoeft hier geen gecompliceerde houtverbinding gebruikt te worden.

Bij dit voorbeeld is de afstand tussen steunen 34.54 maar dit is afhankelijk van uw beschikbare hout.

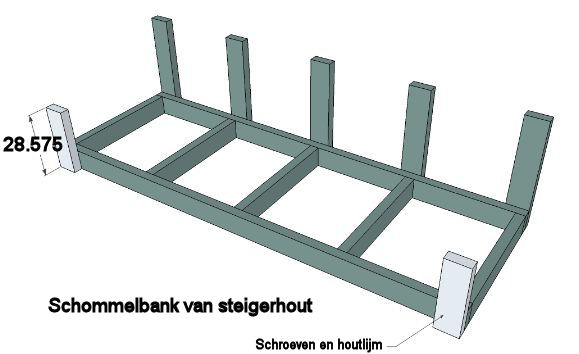

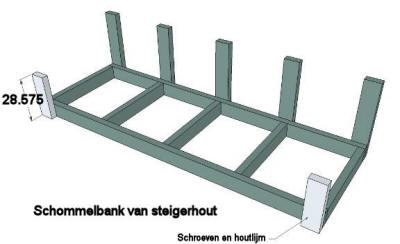

Stap 3 bouwtekening beschrijving.

Zaaglijst.
2 planken van 28.575 lang.
De steunen voor armleuningen.

Schroef deze planken tegen de voorkant van het bank zitting frame.

Net als in de vorige stappen kun je hier schroeven of een pen en gat verbinding gebruiken.

Omdat dit de voorkant van het bakje is komt dit gedeelte altijd in het zicht. Besteed dus een beetje meer aandacht voor mooi verzonken schroeven en mooi glad geschuurd hout.

RVS of messing schroeven in het hout geven de schommelbank een extra luxe uitstraling maar het effect gaat teniet als je de bank gaat verven.

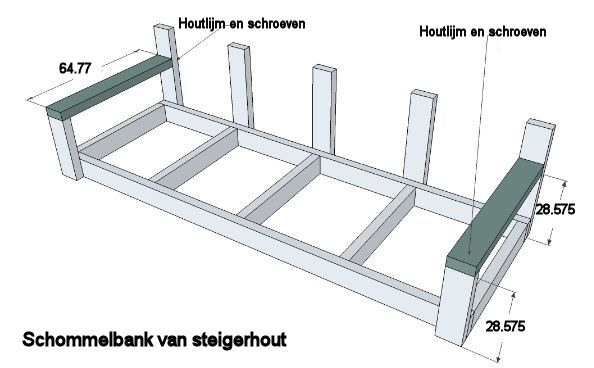

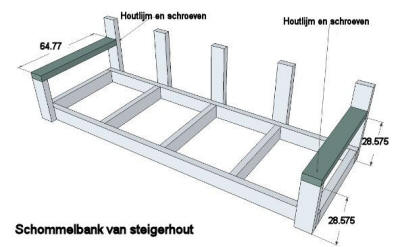

Bouwtekening stap 4.

Zaaglijst.
2 planken van 64.77 cm., de armleuningen.

Bevestig de armleuningen.

Schroeven draai je eerst van boven naar beneden door de armleuning in de armleuningsteun uit stap 3.

Daarna schroef je de armleuning via de achterkant vast aan de rugleuning steunen uit stap2.

Op de afbeeldingen zie je rechte leuningen, je kunt de armleunung ook verder naar voren laten uitsteken en vooraan een ronding aan de plank geven.

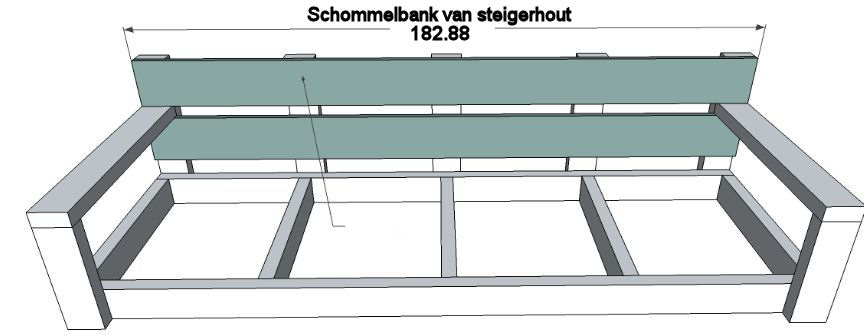

Rugleuning montage, stap 5.

Zaaglijst.
Twee planken van 182.88cm.
Dit zijn de planken als rugleuning.

Bevestig deze brede planken met schroeven en houtlijm onder en boven de armleuningen, tegen de rugleuning steunen.

Je kunt ook smallere planken gebruiken voor de rugleuning, in dat geval heb je er wat meer van nodig.

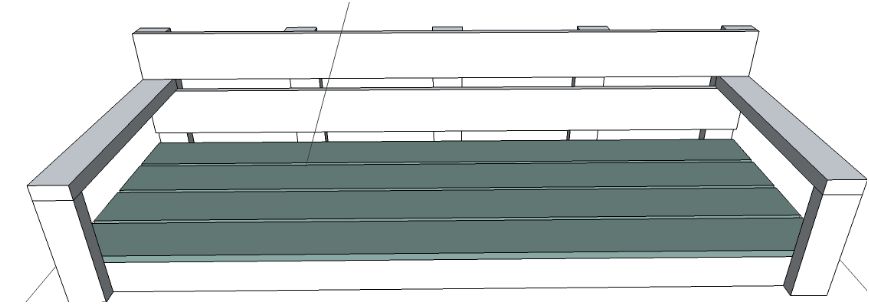

Montage van de zitting.

Zaaglijst.
3, 4 of 5 planken van 182.88 lengte.
De bank zitting van steigerplanken of pallethout.

Hoeveel je er nodig hebt hangt af van de breedte die je planken hebben. Omdat er een stevig frame onder de zitting is gemonteerd kun je hiervoor ook wat dunnere planken zoals pallethout gebruiken.

Denk er wel aan dat het hout van zitting rugleuning en armleuningen goed glad geschuurd moet zijn.

Zaaglijst en onderdelen.

 Dit is wat je nodig hebt om deze schommelbank voor in de tuin te maken.

Zaaglijst.

1. 2 steigerplanken van 89.535 centimeter.
2. 5 steigerplanken of balkjes van 53.34 cm
3. Vijf steigerhout planken van 46.368 cm. lengte.
4. 2 planken van steigerhout 28.575 lang.
5. 2 x steigerhout van 64.77 cm.
6. Twee steigerplanken van 182.88cm.
7. 3 steigerplanken van 182.88 lengte.

Materialen.

1. Schuurpapier.
2. Zaag.
3. Schroevendraaier.
4. Kwast.
5. Verf of beits.
6. Schroeven.
7. Waterbestendige houtlijm.
8. Kettingen of touwen.

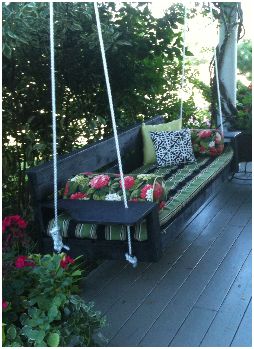

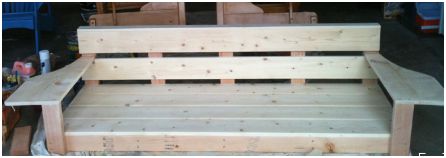

Bij de bank hierboven heeft men brede armleuningen gemaakt waar gemakkelijk een koffiekop op blijft staan.

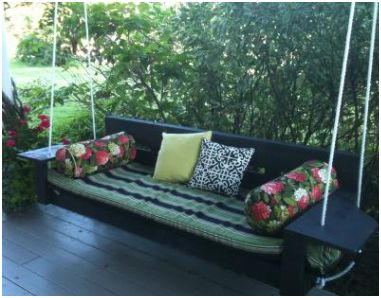

Hier ziet u dit bankje met groene verf en aan touwen hangend.

De touwen zijn bij dit model hangbank door gaten in de armleuning gestoken.

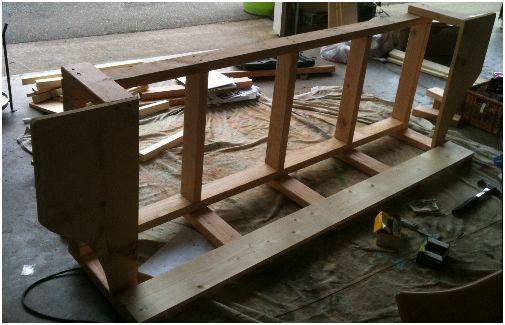

Tijdens de klus.

Het bankje in de werkplaats. Het frame van de hangende bank is hier al bijna klaar.

Denk goed na waar je de bank gaat hangen, het is geen pretje om met bank en al op de grond te vallen als je net lekker zit te schommelen.

Montage van de tuinschommel aan touwen of kettingen.

Hierboven ziet u deze tuinschommel gemonteerd tussen stabiele zelfgemaakte steunen van balken.
